Подшипниковые узлы

Параметры

подшипниковые узлы

СМОТРЕТЬ БОЛЬШЕ

ВВЕДЕНИЕ
ОТПРАВЛЯТЬ ЗАПРОС

Механическое устройство, призванное удерживать вал с возможностью его вращения вокруг центральной оси, называется подшипниковым узлом.

Современные подшипниковые узлы состоят из следующих элементов: Корпус, в котором крепится подшипник, система для смазывания и уплотнители. Подшипник, выполняющий роль подвижной фиксации вала для обеспечения его вращения. Система для смазывания. Автоматически заполняет шариковый или роликовый механизм смазочным материалом. Уплотнители, которые не допускают проникновения в рабочую часть подшипника влаги и пыли, таким образом увеличивая срок его эксплуатации.

Подшипниковые узлы включает в себя серии UCP UCF UCFL UCFC UCT UCPA, Применяют узлы подшипниковые повсеместно во всех агрегатах, где используется вращение. Это различные конвейерные опоры, валы передаточного характера, роторы двигателей, насосов и генераторов, станки для металлообработки, в различных шарнирах.

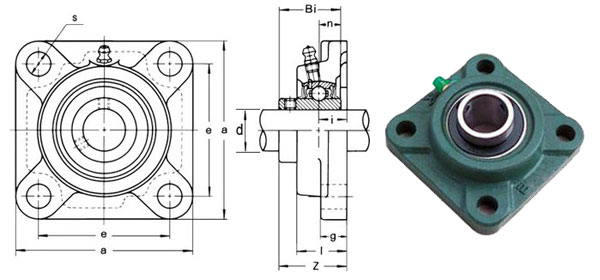

Подшипниковые узлы UCF


узел	d	a	e	i	g	l	s	z	Bi	n	болт	Вес,кг
UCF201	12	86	64	15	12	25,5	12	33,3	33,3	12,7	M10	0,61
UCF202	15	86	64	15	12	25,5	12	33,3	33,3	12,7	M10	0,57
UCF203	17	86	64	15	12	25,5	12	33,3	33,3	12,7	M10	0,58
UCF204	20	86	64	15	12	25,5	12	33,3	33,3	12,7	M10	0,653
UCF205	25	95	70	16	14	27	12	35,7	35,7	14,3	M10	0,726
UCF206	30	108	83	18	14	31	12	40,2	40,2	15,9	M10	0,922
UCF207	35	117	92	19	16	34	14	44,4	44,4	17,5	M12	1,316
UCF208	40	130	102	21	16	36	13	51,2	51,2	19	M14	1,778
UCF209	45	137	105	22	18	38	16	52,2	52,2	19	M14	2,14
UCF210	50	143	111	22	18	40	16	54,6	54,6	19	M14	2,629
UCF211	55	162	130	25	20	43	19	58,4	58,4	22,2	M16	3,118
UCF212	60	175	143	29	20	48	19	68,7	68,7	25,4	M16	3,61
UCF213	65	187	149	30	20	50	19	69,9	69,9	25,4	M16	4,512
UCF214	70	193	152	31	24	54	19	75,4	75,4	30,2	M16	5,014
UCF215	75	200	159	34	24	56	19	78,5	78,5	33,3	M16	6,368
UCF216	80	208	165	34	24	58	23	83,3	83,3	33,3	M20	7,018
UCF217	85	220	175	36	26	63	23	87,6	87,6	34,1	M20	8,714
UCF218	90	235	187	40	26	68	23	96,3	96,3	39,7	M20	10,298
UCF305	25	110	80	16	13	29	16	39	38	15	M14	0,9
UCF306	30	125	95	18	15	32	16	44	43	17	M14	1,494
UCF307	35	135	100	20	16	36	19	49	48	19	M16	1,986
UCF308	40	150	112	23	17	40	19	56	52	19	M16	2,61
UCF309	45	160	125	25	18	44	19	60	57	22	M16	3,4
UCF310	50	175	132	28	19	48	23	67	61	22	M20	4,198
UCF311	55	185	140	30	20	52	23	71	66	25	M20	5,134
UCF312	60	195	150	33	22	56	23	78	71	26	M20	6,112
UCF313	65	208	166	33	22	58	23	78	75	30	M20	7,782
UCF314	70	226	178	36	25	61	25	81	78	33	M22	9,45
UCF315	75	236	184	39	25	66	25	89	82	32	M22	10,98
UCF316	80	250	196	38	27	68	31	90	86	34	M27	12,768
UCF317	85	260	204	44	27	74	31	100	96	40	M27	15,953
UCF318	90	280	216	44	30	76	35	100	96	40	M30	19,48
UCF319	95	290	228	59	30	94	35	121	103	41	M30	23,74
UCF320	100	310	242	59	32	94	38	125	108	42	M33	28
UCF321	105	310	242	59	32	94	38	127	112	44	M33	30,5
UCF322	110	340	266	60	35	96	41	131	117	46	M36	33
UCF324	120	370	290	65	40	110	41	140	126	51	M36	45
UCF326	130	410	320	65	45	115	41	146	135	54	M36	59
UCF328	140	450	350	75	55	125	41	161	145	59	M36	76

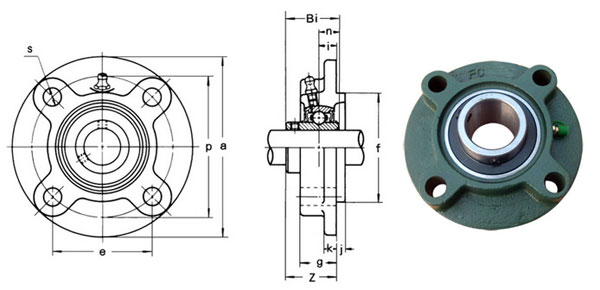

Подшипниковые узлы UCFC


узел	d	a	P	e	i	S	j	k	g	f	z	Bi	n	болт	вес,кг
UCFC201	12	90	70	49,5	9	10	4	7	195	55	28,3	27,4	11,5	8	0,64
UCFC202	15	90	70	49,5	9	10	4	7	19,5	55	28,3	27,4	11,5	8	0,6
UCFC203	17	90	70	495	9	10	4	7	19,5	55	28,3	27,4	11,5	8	0,58
UCFC204	20	100	78	55,1	10	12	5	7	20,5	62	28,3	31	12,7	10	75
UCFC205	25	115	90	63,6	10	12	6	7	21	70	28,7	34,1	14,3	10	1
UCFC206	30	125	100	70,7	10	12	8	8	23	80	32,2	38,1	15,9	10	1,3
UCFC207	35	135	110	77,8	11	14	8	9	26	90	36,4	42,9	175	12	1,75
UCFC208	40	145	120	84,8	11	14	10	9	26	100	41,2	49,2	19	12	2
UCFC209	45	160	132	93,3	10	16	12	14	26	105	40,2	49,2	19	14	2,5
UCFC210	50	165	138	97,6	10	16	12	14	28	110	42,6	51,6	19	14	2,95
UCFC211	55	185	150	106,1	13	19	12	15	31	125	46,4	55,6	22,2	16	4
UCFC212	60	195	160	113,1	17	19	12	15	36	135	56,7	65,1	25,4	16	4,9
UCFC213	65	205	170	120,2	16	19	14	15	36	145	56,7	65,1	25,4	16	53,5
UCFC214	70	215	177	125,1	17	19	14	18	40	150	61,4	74,6	30,2	16	6,9
UCFC215	75	220	184	130,1	18	19	16	18	40	160	62,5	77,8	33,3	16	75
UCFC216	80	240	200	141,4	18	23	16	18	42	170	67,3	82,6	33,3	20	8,7
UCFC217	85	250	208	147,1	18	23	18	20	45	180	69,6	85,7	34,1	20	10,3
UCFC218	90	265	220	155,5	22	23	18	20	50	190	78,3	96	39,7	20	13,5

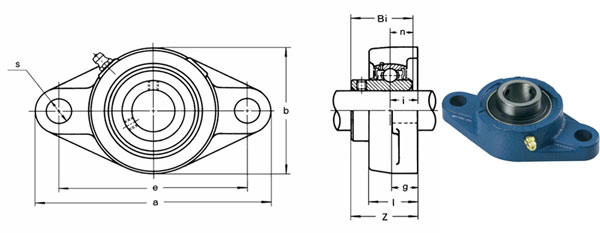

Подшипниковые узлы UCFL


узел	d	a	e	i	g	l	s	b	Z	Bi	n	болт	Вес,кг
UCFL201	12	113	90	15	12	25,5	12	60	33,3	31	12,7	M10	0,5
UCFL202	15	113	90	15	12	25,5	12	60	33,3	31	12,7	M10	0,48
UCFL203	17	113	90	15	12	25,5	12	60	33,3	31	12,7	M10	0,47
UCFL204	20	113	90	15	12	25,5	12	60	33,3	31	12,7	M10	0,45
UCFL205	25	130	99	16	14	27	16	68	35,7	34	14,33	M14	0,63
UCFL206	30	148	117	18	14	31	16	80	40,2	38,1	15,9	M14	0,96
UCFL207	35	161	130	19	16	34	16	90	44,4	42,9	17,5	M14	1,2
UCFL208	40	175	144	21	16	36	16	100	51,2	49,2	19	M14	1,6
UCFL209	45	188	148	22	18	38	19	108	52,2	49,2	19	M16	1,9
UCFL210	50	197	157	22	18	40	19	115	54,6	51,6	19	M16	2,2
UCFL211	55	224	184	25	20	43	19	130	58,4	55,6	22,2	M16	3,2
UCFL212	60	250	202	29	20	48	23	140	68,7	65,1	25,4	M20	4,1
UCFL213	65	258	210	30	24	50	23	155	69,7	65,1	25,4	M20	5,1
UCFL214	70	265	216	31	24	54	23	160	75,4	74,6	30,2	M20	6
UCFL215	75	275	225	34	24	56	23	165	78,5	77,8	33,3	M20	6,5
UCFL216	80	290	233	34	24	58	25	180	83,3	82,6	33,3	M22	8
UCFL217	85	305	248	36	26	63	25	190	85,7	85,7	34,1	M22	9,5
UCFL218	90	320	265	40	26	68	25	205	96	96	39,7	M22	11,9

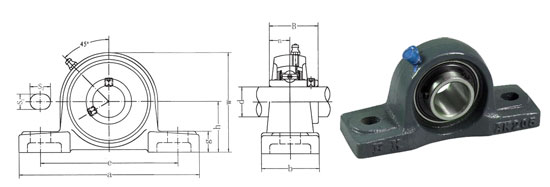

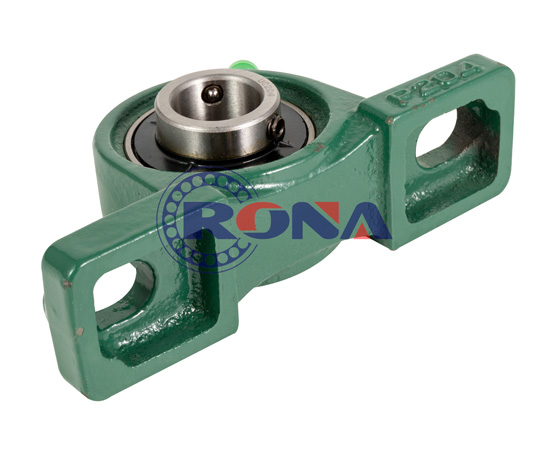

Подшипниковые узлы UCP


узел	d	h	a	e	b	s1	s2	g	w	Bi	n	болт	Вес,кг
UCP201	12	30,2	125	96	38	13	19	15	62	31	12,7	M10	0,69
UCP202	15	30,2	125	96	38	13	19	15	62	31	12,7	M10	0,596
UCP203	17	30,2	125	96	38	13	19	15	62	31	12,7	M10	0,61
UCP204	20	33,3	127	95	38	13	19	15	65	31	12,7	M10	0,618
UCP205	25	36,5	140	105	38	13	16	16	70	34	14,3	M10	0,752
UCP206	30	42,9	165	121	48	17	21	18	83	38,1	15,9	M14	1,064
UCP207	35	47,6	167	127	48	17	21	19	94	42,9	17,5	M14	1,412
UCP208	40	49,2	184	137	54	17	25	19	100	49,2	19	M14	1,752
UCP209	45	54	190	146	54	17	22	20	108	49,2	19	M14	1,94
UCP210	50	57,2	206	159	60	20	25	22	114	51,6	19	M16	2,362
UCP211	55	63,5	219	171	60	20	25	22	126	55,6	22,2	M17	2,966
UCP212	60	69,8	241	184	70	20	25	25	138	65,1	25,4	M18	4,156
UCP213	65	76,2	265	203	70	25	29	27	150	65,1	25,4	M20	4,95
UCP214	70	79,4	266	210	72	25	31	27	156	74,6	30,2	M20	5,508
UCP215	75	82,6	275	217	74	25	31	28	163	77,8	33,3	M20	6,018
UCP216	80	88,9	292	232	78	25	31	30	175	82,6	33,3	M20	7,608
UCP217	85	95,2	310	247	83	25	31	32	187	82,7	34,1	M20	9,346
UCP218	90	101,6	327	262	88	22	33	34	200	96	39,7	M20	11,484
UCP305	25	45	175	132	45	17	20	15	85	38	15	M14	0,9
UCP306	30	50	180	140	50	17	20	18	95	43	17	M14	1,67
UCP307	35	56	210	160	56	17	25	20	106	48	19	M14	2,302
UCP308	40	60	220	170	60	17	27	22	116	52	19	M14	3,054
UCP309	45	67	245	190	67	20	30	24	129	57	22	M16	4,076
UCP310	50	75	275	212	75	20	35	27	143	61	22	M16	5,514
UCP311	55	80	310	236	80	20	38	30	154	66	25	M16	6,958
UCP312	60	85	330	250	85	25	38	32	165	71	26	M20	8,616
UCP313	65	90	340	260	90	25	38	33	176	75	30	M20	10,37
UCP314	70	95	360	280	90	27	40	35	187	78	33	M22	11,678
UCP315	75	100	380	290	100	27	40	35	198	82	32	M22	14,97
UCP316	80	106	400	300	110	27	40	40	210	86	34	M22	18
UCP317	85	112	420	320	110	33	45	40	220	96	40	M27	21
UCP318	90	118	430	330	110	33	45	45	235	96	40	M27	24
UCP319	95	125	470	360	120	36	50	45	250	103	41	M30	28,5
UCP320	100	140	490	380	120	36	50	50	275	108	42	M30	32,5
UCP321	105	140	490	380	120	36	50	50	280	112	44	M30	37,5
UCP322	110	150	520	400	140	40	55	55	300	117	46	M33	42
UCP324	120	160	570	450	140	40	55	65	320	126	51	M33	51
UCP326	130	180	600	480	140	40	55	75	355	135	54	M33	65
UCP328	140	200	620	500	140	40	55	75	390	145	59	M33	79

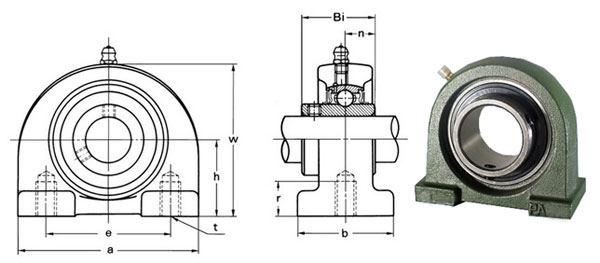

Подшипниковые узлы UCPA


узел	d	h	a	e	b	t	r	g	w	Bi	n	болт	вес, кг
UCPA201	12	30,2	76	52	38	M10	15	8	62	31	12,7	M10x1,5	0,42
UCPA202	15	30,2	76	52	38	M10	15	8	62	31	12,7	M10x1,5	0,42
UCPA203	17	30,2	76	52	38	M10	15	8	62	31	12,7	M10x1,5	0,42
UCPA204	20	30,2	76	52	38	M10	15	8	62	31	12,7	M10x1,5	0,498
UCPA205	25	36,5	84	56	38	M14	15	10	72	34	14,3	M10x1,5	0,73
UCPA206	30	42,9	94	66	48	M14	18	10	84	38,1	15,9	M14x2	1,128
UCPA207	35	47,6	110	80	48	M14	20	12	95	42,9	17,5	M14x2	1,32
UCPA208	40	49,2	116	84	54	M14	20	12	100	49,2	19	M14x2	1,696
UCPA209	45	54,2	120	90	54	M14	25	12	108	49,2	19	M14x2	1,822
UCPA210	50	57,2	130	94	60	M16	25	14	116	51,6	19	M16x2	2,23
UCPA211	55	63,5	140	104	66	M16	25	14	125	55,6	22,2	M16x2	2,5
UCPA212	60	69,9	150	114	68	M16	25	15	138	65,1	25,4	M16x2	4,026
UCPA213	65	76,2	160	124	70	M16	25	15	150	65,1	25,4	M16x2	4,37

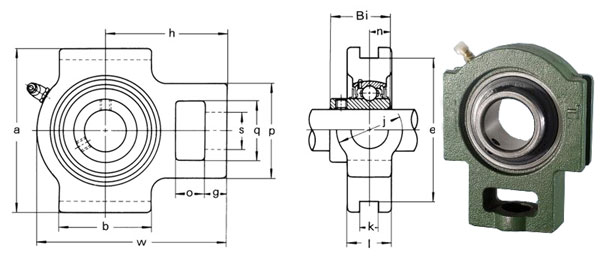

Подшипниковые узлы UCT


узел	d	o	g	p	q	s	b	k	e	a	w	j	l	h	t	z	Bi	n	вес, кг
UCT201	12	16	10	51	32	19	51	12	76	89	94	32	21	61	2	51	31	12,7	0,59
UCT202	15	16	10	51	32	19	51	12	76	89	94	32	21	61	2	51	31	12,7	0,612
UCT203	17	16	10	51	32	19	51	12	76	89	94	32	21	61	2	51	31	12,7	0,644
UCT204	20	16	10	51	32	19	51	12	76	89	94	32	21	61	2	51	31	12,7	0,684
UCT205	25	16	10	51	32	19	51	12	76	89	97	32	24	62	2	57	34,1	14,3	0,81
UCT206	30	16	10	56	37	22	57	12	89	102	113	37	28	70	2	62	38,1	15,9	1,058
UCT207	35	16	13	64	37	22	64	12	89	102	129	37	30	78	3	72	42,9	17,5	1,514
UCT208	40	19	16	83	49	29	83	16	102	114	144	49	33	88	3	82	49,2	19	2,292
UCT209	45	19	16	83	49	29	83	16	102	117	144	49	35	87	3	82	49,2	19	2,327
UCT210	50	19	16	83	49	29	86	16	102	117	149	49	37	90	3	87	51,6	19	2,362
UCT211	55	25	19	102	64	35	95	22	130	146	171	64	38	106	4	92	55,6	22,2	3,19
UCT212	60	32	19	102	64	35	102	22	130	146	194	64	42	119	4	102	65,1	25,4	4,372
UCT213	65	32	21	111	70	41	121	26	151	167	224	70	44	137	4	107	65,1	25,4	6,536
UCT214	70	32	21	111	70	41	121	26	151	167	224	70	46	137	-	-	74,6	30,2	6,717
UCT215	75	32	21	111	70	41	121	26	151	167	232	70	48	140	-	-	77,8	33,3	6,898
UCT216	80	32	21	111	70	41	121	26	165	184	235	70	51	140	-	-	82,6	33,3	8,1
UCT217	85	38	29	124	73	48	157	30	173	198	260	73	54	162	-	-	85,7	34,1	11
UCT218	90	40	30	130	80	48	140	30	190	215	275	80	55	170	-	-	96	39,7	12,4

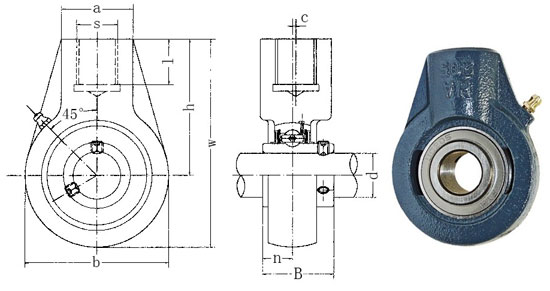

Подшипниковые узлы UCHA


узел	d	h	w	b	c	a	s	i	B	n	Вес,кг
UCHA201	12	64	96	64	0	40	G-3/4	19	31	12,7	0,73
UCHA202	15	64	96	64	0	40	G-3/4	19	31	12,7	0,72
UCHA203	17	64	96	64	0	40	G-3/4	19	31	12,7	0,71
UCHA204	20	64	96	64	0	40	G-3/4	19	31	12,7	0,69
UCHA205	25	64	103	78	0	40	G-3/4	19	34,1	14,3	0,83
UCHA206	30	64	103	78	0	40	G-3/4	19	38,1	15,9	0,83
UCHA207	35	70	116	92	0	40	G-3/4	19	42,9	17,5	1,16
UCHA208	40	73	121	96	2	40	G-3/4	19	49,2	19	1,32
UCHA209	45	82	136	108	5	40	G-1	21	49,2	19	1,92
UCHA210	50	83	142	118	5	48	G1	21	51,6	19	1,9
UCHA211	55	87	150	126	7	60	G1-1/4	25	55,6	22,2	2,61
UCHA212	60	102	173	142	9	60	G1-1/4	28	65,1	25,4	3,54
UCHA213	65	117	200	166	9,5	70	G1-1/2	32	65,1	25,4	5,8

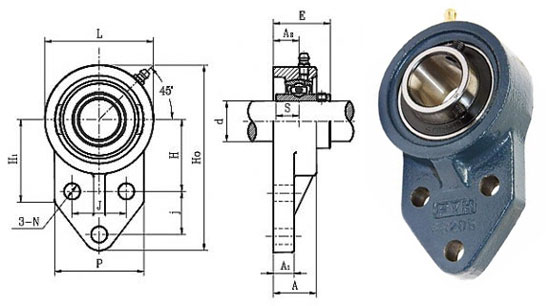

Подшипниковые узлы UCFB


узел	d	w	b	k	a	I	s	g	h	j	e	i	z	B	n	болт	Вес,кг
UCFB201	12	110	62	52	52	25,5	10	13	42	27	32	15	33,3	31	12,7	M8	0,58
UCFB202	15	110	62	52	52	25,5	10	13	42	27	32	15	33,3	31	12,7	M8	0,57
UCFB203	17	110	62	52	52	25,5	10	13	42	27	32	15	33,3	31	12,7	M8	0,56
UCFB204	20	110	62	52	52	25,5	10	13	42	27	32	15	33,3	31	12,7	M8	0,54
UCFB205	25	116	68	52	56	27	10	13	45	27	34	16	35,8	34,1	14,3	M8	0,79
UCFB206	30	130	78	55	65	31	10	13	50	29	40	18	40,2	38,1	15,9	M8	0,95
UCFB207	35	144	90	62	70	34	10	15	55	32	46	19	44,4	42,9	17,5	M8	1,29
UCFB208	40	164	100	72	78	36	12	16	60	41	50	21	51,2	49,2	19	M10	1,78
UCFB209	45	174	106	76	80	38	12	18	65	43	54	22	52,2	49,2	19	M10	1,91
UCFB210	50	184	112	82	86	40	12	18	68	46	58	22	54,6	51,6	19	M10	2,36
UCFB211	55	207	130	86	90	43	14	18	78	50	62	25	58,4	55,6	22,2	M12	3,15
UCFB212	60	223	140	90	94	48	14	18	84	55	66	29	68,7	65,1	25,4	M12	3,99

Подшипниковые узлы UCLP


узел	d	h	a	e	b	s1	s2	g	w	B	n	болт	Вес,кг
UCLP201	12	31,75	127	95	38	13	16	14	64	31	12,7	M10	0,69
UCLP202	15	31,75	127	95	38	13	16	14	64	31	12,7	M10	0,69
UCLP203	17	31,75	127	95	38	13	16	14	64	31	12,7	M10	0,68
UCLP204	20	31,75	127	95	38	13	16	15	64	34,1	14,3	M10	0,66
UCLP205	25	33,34	140	105	38	13	20	15	68	34,1	14,3	M10	0,81
UCLP206	30	36,69	165	121	48	17	20	17	80	38,1	15,9	M14	1,24
UCLP207	35	46,04	167	127	48	17	20	18	91	42,9	17,5	M14	1,58
UCLP208	40	49,2	184	137	54	17	20	18	100	49,2	19	M14	1,89
UCLP209	45	52,39	190	146	54	17	23	20	104	49,2	19	M14	2,14
UCLP210	50	55,56	206	159	60	20	23	21	112	51,6	19	M16	2,66
UCLP211	55	61,91	219	171	60	20	23	23	124	55,6	22,2	M16	3,31
UCLP212	60	68,26	241	184	70	20	23	25	136	65,1	25,4	M16	4,9

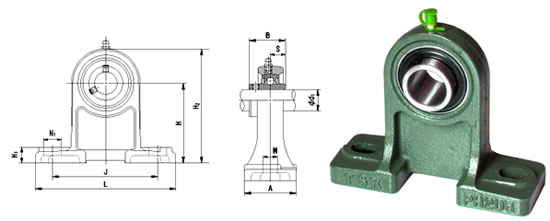

Подшипниковые узлы UCPH


узел	d	h	a	e	b	s1	s1	g	w	B	n	болт	Вес,кг
UCPH201	12	70	127	95	40	13	19	15	101	31	12,7	M10	0,81
UCPH202	15	70	127	95	40	13	19	15	101	31	12,7	M10	0,8
UCPH203	17	70	127	95	40	13	19	15	101	31	12,7	M10	0,79
UCPH204	20	70	127	95	40	13	19	15	101	31	12,7	M10	0,77
UCPH205	25	80	140	105	50	13	19	16	114	34,1	14,3	M10	1,01
UCPH206	30	90	161	121	50	17	21	17	130	38,1	15,9	M14	1,47
UCPH207	35	95	166	127	60	17	21	18	140	42,9	17,5	M14	1,91
UCPH208	40	100	178	137	70	17	21	19	150	49,2	19	M14	2,52
UCPH209	45	105	189	146	70	17	21	20	158	49,2	19	M14	2,72
UCPH210	50	110	205	159	70	20	23	21	165	51,6	19	M16	3,1
UCPH211	55	120	219	171	75	20	23	22	181	55,6	22,2	M16
UCPH212	60	130	241	184	85	20	23	25	197	65,1	25,4	M16
UCPH213	65	140	265	203	95	25	28	27	212	65,1	25,4	M20
UCPH214	70	150	266	210	105	25	28	28	225	74,6	30,2	M20
UCPH215	75	160	275	217	115	25	28	29	238	77,8	33,3	M20
UCPH216	80	170	292	232	125	25	28	30	253	82,6	33,3	M20

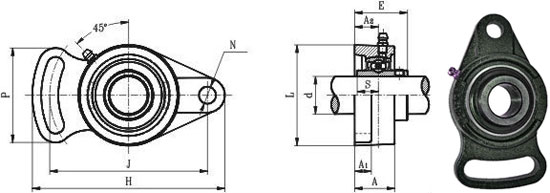

Подшипниковые узлы UCFA


узел	d	a	e	i	g	I	s	b	z	f	c	B	n	болт	Вес,кг
UCFA201	12	98	78	15	12	25,5	10	60	33,3	40	50	31	12,7	M8	0,5
UCFA202	15	98	78	15	12	25,5	10	60	33,3	40	50	31	12,7	M8	0,49
UCFA203	17	98	78	15	12	25,5	10	60	33,3	40	50	31	12,7	M8	0,48
UCFA204	20	98	78	15	12	25,5	10	60	33,3	40	50	31	12,7	M8	0,46
UCFA205	25	124	98	16	14	27	13	70	35,8	51	65	34,1	14,3	M10	0,66
UCFA206	30	141	115	18	14	31	13	83	40,2	58	72	38,1	15,9	M10	0,93
UCFA207	35	155	128	19	16	34	15	96	44,4	66	82	42,9	17,5	M12	1,46
UCFA208	40	171	142	21	16	38	15	105	51,2	71	87	49,2	19	M12	1,78
UCFA209	45	179	146	22	18	40	17	111	52,2	72	90	49,2	19	M14	2,03
UCFA210	50	189	155	22	18	40	17	116	54,6	76	94	51,6	19	M14	2,23
UCFA211	55	216	182	25	20	44	17	133	58,4	86	104	55,6	22,2	M14
UCFA212	60	240	202	29	20	48	19	140	68,7	100	118	65,1	25,4	M16
UCFA213	65	250	210	30	20	50	19	155	69,7	102	122	65,1	25,4	M16

Пожалуйста, оставьте свою контактную информацию, мы свяжемся с вами как можно скорее!

Содержание сообщения: *
Имя: *
Телефон: *
Email:
Адрес:

ПРЕДЫДУЩИЙ: Втулки подшипников
СЛЕДУЮЩИЙ: Шарнирные подшипники

Роликовые подшипники

Комплектующие

Другие типы подшипников

Шариковые подшипники

Подшипниковые узлы

ПЕРЕЧЕНЬ ПРОДУКЦИИ

КОНТАКТЫ
